●光学式エンコーダとは

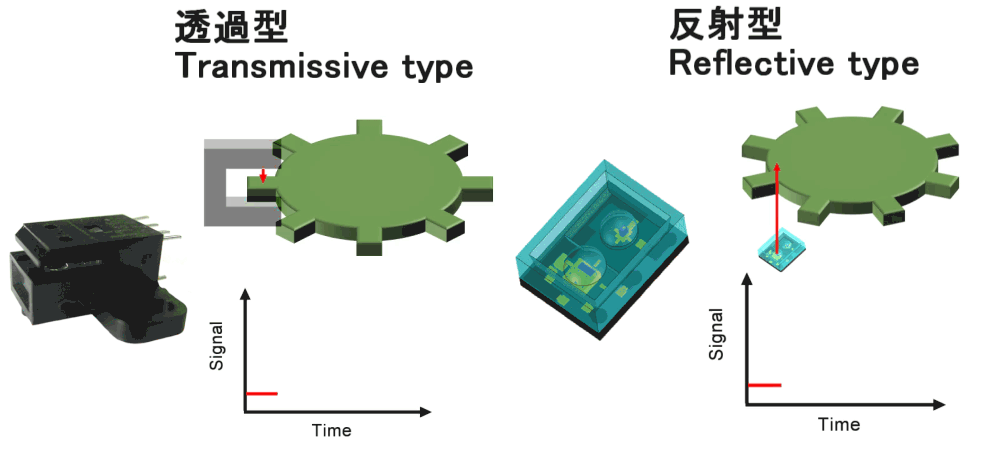

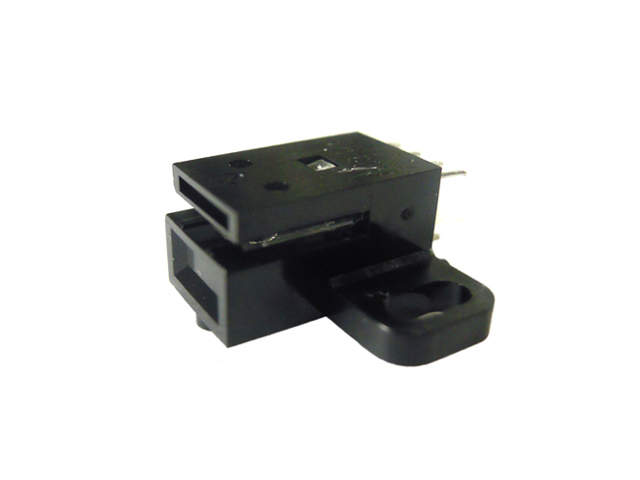

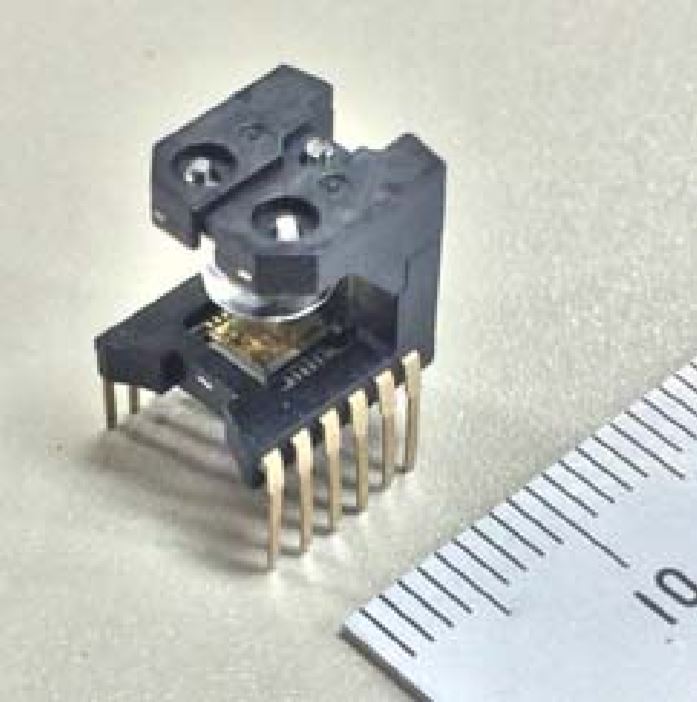

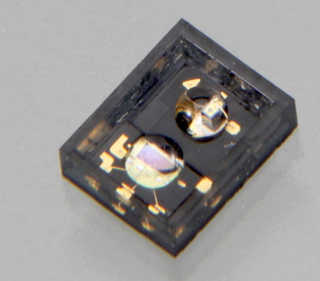

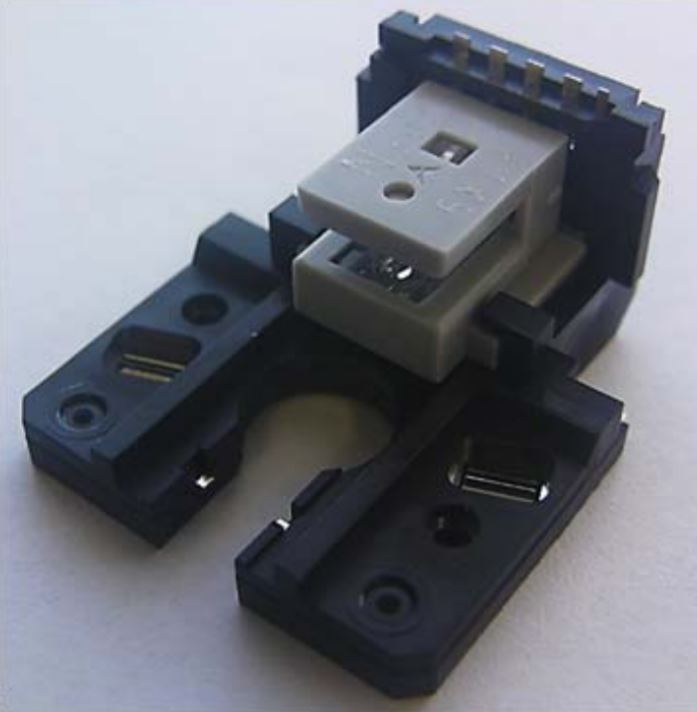

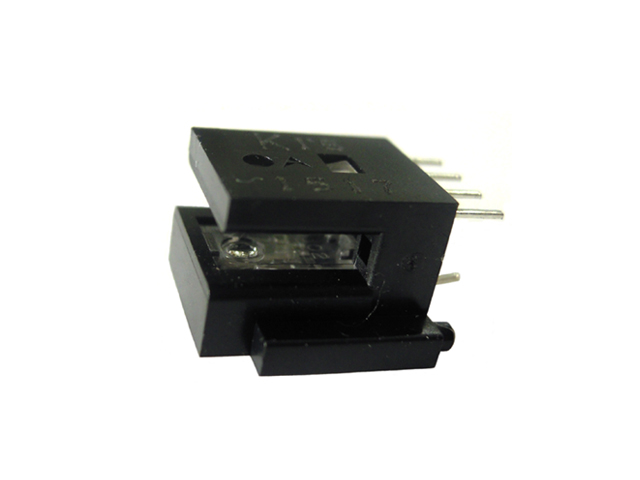

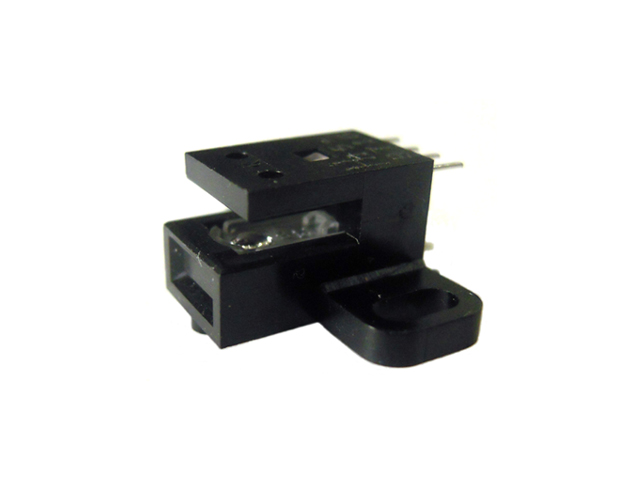

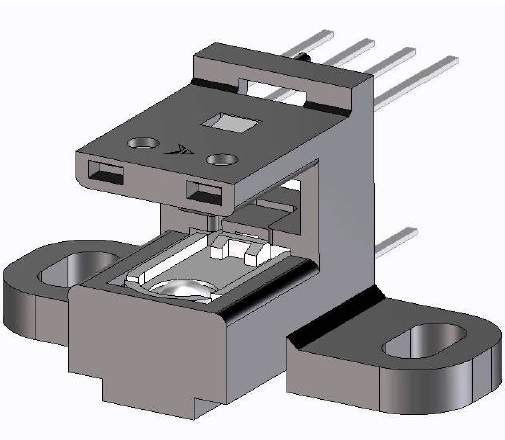

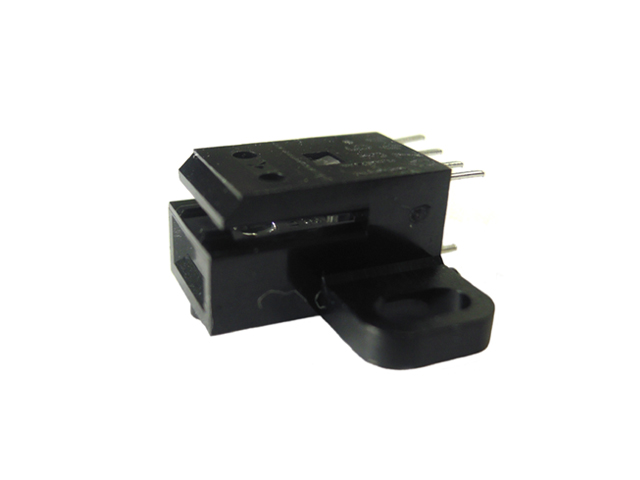

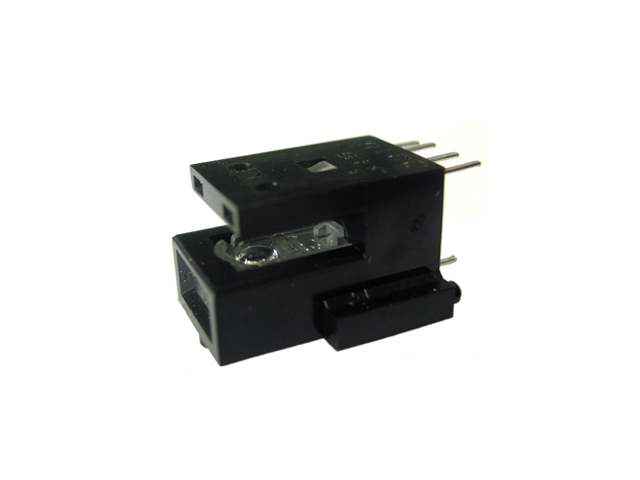

光学式エンコーダは発光素子と受光素子の間に可動スリットと固定スリットを設け、可動スリットを移動させることにより、光の強弱を作り、受光素子で電気信号の強弱に変換し、電子回路により波形整形することによって、スリットの移動量に相当した矩形波パルス、または近似sin波のサイクル信号として出力する光センサです。これによりロータリーエンコーダでは軸の回転、リニアエンコーダでは物体の移動を制御することができます。用いる光学配置で、下記のように発光素子と受光素子を対向に配置した透過型エンコーダと、発光素子と受光素子を同一面上に配置させ、スリットで反射した光を検知する反射型エンコーダに分類できます。特に反射型エンコーダの特徴としては構造を非常にコンパクトに収めることが可能です。
さらに詳しい原理については光センサゼミナールをご参照ください。
