受光素子
LIGHT RECEIVING ELEMENT　(Photodetector)鉛フリーRoHS 指令標準

●受光素子
受光素子は、光電効果によって光を電気信号に変換する素子のことです。コーデンシでは、半導体のPN接合またはPIN接合を使用したフォトダイオードや、トランジスタの機能を利用して電流を増幅して出力することができるフォトトランジスタを製造しています。受光素子の特性は、受光チップの仕様とパッケージング方法によって大きく異なります。そのため、用途に合った受光素子を選ぶ必要があります。樹脂成形品では、樹脂の色によって可視光線をカットする機能を備えた製品や、ハーメチックシールタイプでは、屋外などの厳しい条件下でも使用できるように信頼性が高められた製品など、多様な製品を取り揃えています。

条件で絞り込む

コレクタエミッタ間電圧 Vceo

V　　～

V

 短絡電流
Isc(Typ.)

μA　～

μA
短絡電流 Ev

lx　～

lx

 光電流 IL(Typ.)

mA　～

mA
光電流 VCE(Typ.)

V　　～

V

 光電流 Ev(Typ.)

lx　～

lx
ピーク感度波長
λP(Typ.)

nm　　～

nm

絞り込み検索

品番 データシート 特長 量産状態
〇：量産中
△：要問合せ 		樹脂色 有効受光面 コレクタエミッタ間電圧 動作温度 短絡電流 短絡電流 光電流 ピーク感度波長 半値角
x,y(mm) Vceo(V) Topr.(℃) Isc(uA) Ev(lx) IL(m) VCE(V) Ev(lx) λP(nm) Δθ(°)
Typ. Typ. Typ. Typ. Typ. Typ.

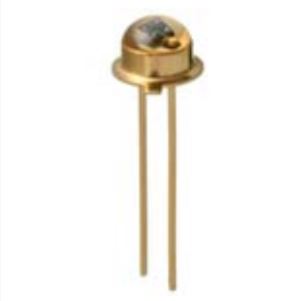

SP-1ML 		pdfはこちら product_featureフォトダイオード production_status〇　 resin_color透明 acceptance_surface_x1.2 × acceptance_surface_y1.2 mm collector_emitter_voltage- topr_min-20 ～ +topr_max90 ℃ short_circuit_current15 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength900 nm ±half_value_angle60 °

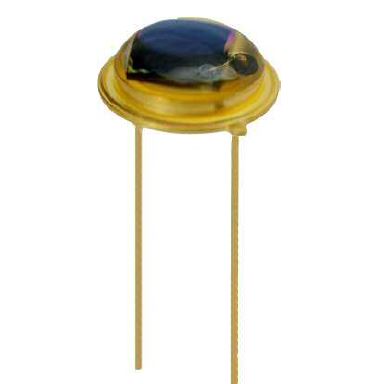

SP217 		pdfはこちら product_featureフォトダイオード production_status〇　 resin_color透明 acceptance_surface_x4.5 × acceptance_surface_y4.5 mm collector_emitter_voltage- topr_min-20 ～ +topr_max70 ℃ short_circuit_current180 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength920 nm ±half_value_angle65 °

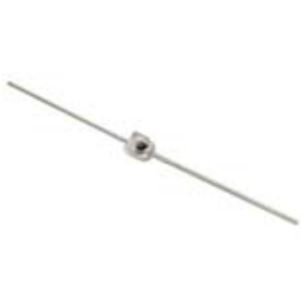

HP333 		pdfはこちら product_featureフォトダイオード production_status〇　 resin_color透明 acceptance_surface_x0.7 × acceptance_surface_y0.7 mm collector_emitter_voltage- topr_min-25 ～ +topr_max85 ℃ short_circuit_current7 μA short_circuit_ev500 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength850 nm ±half_value_angle30 °

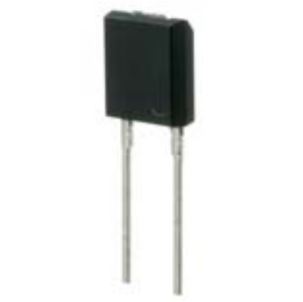

HP5FR2 		pdfはこちら product_featureフォトダイオード production_status〇　 resin_color可視光カット acceptance_surface_x3 × acceptance_surface_y3 mm collector_emitter_voltage- topr_min-30 ～ +topr_max70 ℃ short_circuit_current60 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength940 nm ±half_value_angle60 °

HP5FR4 		pdfはこちら product_featureフォトダイオード production_status〇　 resin_color可視光カット acceptance_surface_x3 × acceptance_surface_y3 mm collector_emitter_voltage- topr_min-30 ～ +topr_max70 ℃ short_circuit_current32 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength940 nm ±half_value_angle60 °

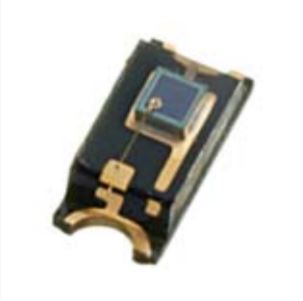

HP601 		pdfはこちら product_featureフォトダイオード production_status〇　 resin_color可視光カット acceptance_surface_x0.7 × acceptance_surface_y0.7 mm collector_emitter_voltage- topr_min-25 ～ +topr_max80 ℃ short_circuit_current32 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength900 nm ±half_value_angle65 °

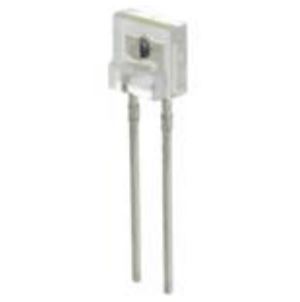

HPI23G 		pdfはこちら product_featurePINフォトダイオード production_status〇　 resin_color透明 acceptance_surface_x1.2 × acceptance_surface_y1.2 mm collector_emitter_voltage- topr_min-20 ～ +topr_max85 ℃ short_circuit_current16 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength900 nm ±half_value_angle30 °

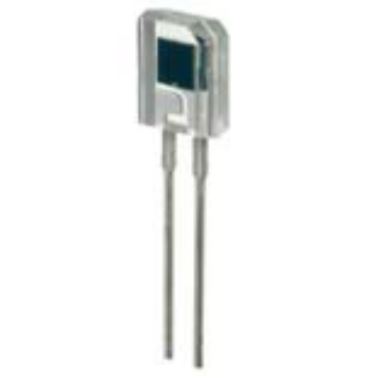

HPI307 		pdfはこちら product_featurePINフォトダイオード production_status〇　 resin_color透明 acceptance_surface_x3 × acceptance_surface_y3 mm collector_emitter_voltage- topr_min-30 ～ +topr_max70 ℃ short_circuit_current75 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength940 nm ±half_value_angle70 °

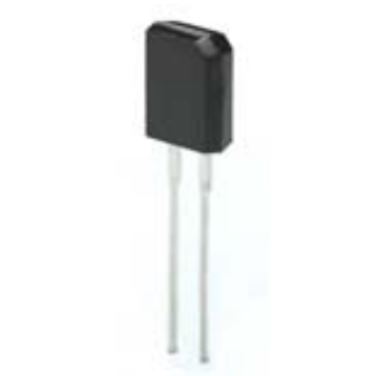

HPI307R2 		pdfはこちら product_featurePINフォトダイオード production_status〇　 resin_color可視光カット acceptance_surface_x3 × acceptance_surface_y3 mm collector_emitter_voltage- topr_min-30 ～ +topr_max70 ℃ short_circuit_current65 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength920 nm ±half_value_angle70 °

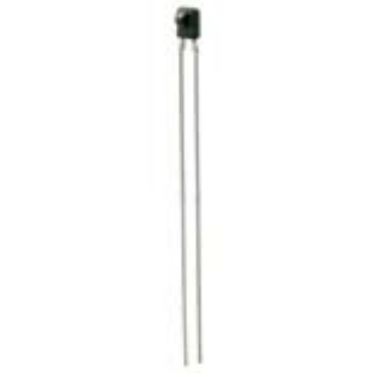

HPI304R4L 		pdfはこちら product_featurePINフォトダイオード production_status〇　 resin_color可視光カット acceptance_surface_x1.2 × acceptance_surface_y1.2 mm collector_emitter_voltage- topr_min-30 ～ +topr_max70 ℃ short_circuit_current8 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength960 nm ±half_value_angle45 °

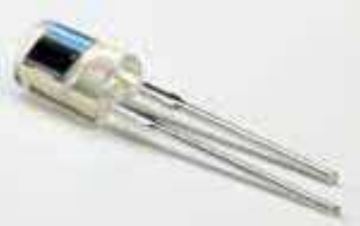

HPI340 		pdfはこちら product_featurePINフォトダイオード production_status〇　 resin_color透明 acceptance_surface_x2.7 × acceptance_surface_y2.7 mm collector_emitter_voltage- topr_min-25 ～ +topr_max85 ℃ short_circuit_current19 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength920 nm ±half_value_angle40 °

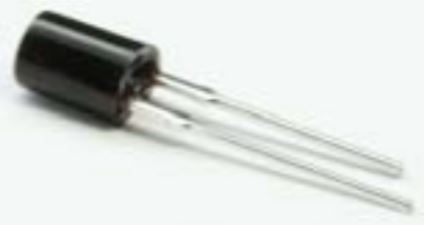

HPI340R2 		pdfはこちら product_featurePINフォトダイオード production_status〇　 resin_color可視光カット acceptance_surface_x2.7 × acceptance_surface_y2.7 mm collector_emitter_voltage- topr_min-30 ～ +topr_max85 ℃ short_circuit_current85 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength1000 nm ±half_value_angle70 °

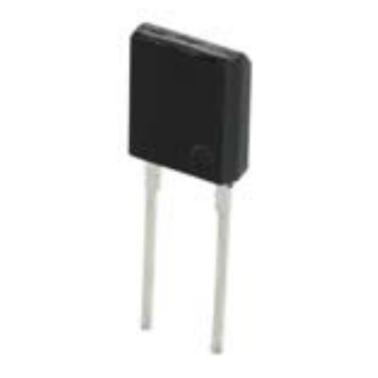

HPI5FCR2 		pdfはこちら product_featurePINフォトダイオード production_status〇　 resin_color可視光カット acceptance_surface_x2.7 × acceptance_surface_y2.7 mm collector_emitter_voltage- topr_min-30 ～ +topr_max85 ℃ short_circuit_current73 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength1000 nm ±half_value_angle70 °

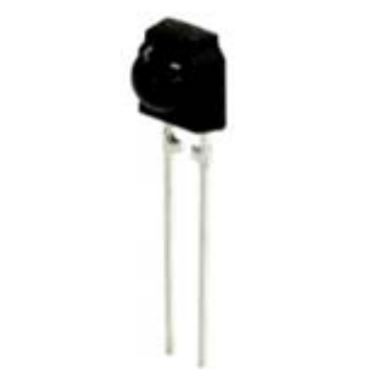

HPI6FER2 		pdfはこちら product_featurePINフォトダイオード production_status〇　 resin_color可視光カット acceptance_surface_x2.3 × acceptance_surface_y2.3 mm collector_emitter_voltage- topr_min-30 ～ +topr_max70 ℃ short_circuit_current45 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength1000 nm ±half_value_angle70 °

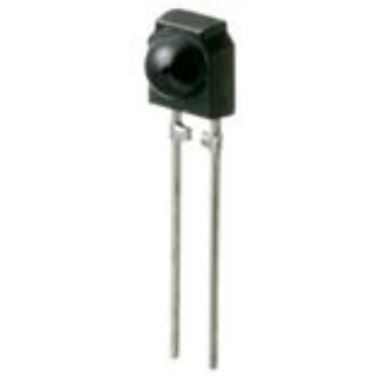

HPI6FGR4 		pdfはこちら product_featurePINフォトダイオード production_status〇　 resin_color可視光カット acceptance_surface_x2 × acceptance_surface_y2 mm collector_emitter_voltage- topr_min-30 ～ +topr_max70 ℃ short_circuit_current56 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength1000 nm ±half_value_angle50 °

HPI6FFR2 		pdfはこちら product_featurePINフォトダイオード production_status〇　 resin_color可視光カット acceptance_surface_x1.6 × acceptance_surface_y1.6 mm collector_emitter_voltage- topr_min-30 ～ +topr_max70 ℃ short_circuit_current24 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength1000 nm ±half_value_angle40 °

HPI6FFR4 		pdfはこちら product_featurePINフォトダイオード production_status〇　 resin_color可視光カット acceptance_surface_x1.6 × acceptance_surface_y1.6 mm collector_emitter_voltage- topr_min-30 ～ +topr_max70 ℃ short_circuit_current40 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength1000 nm ±half_value_angle35 °

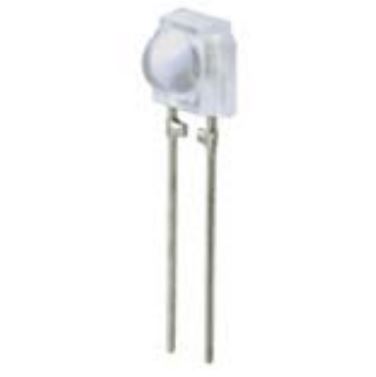

HPI6FH 		pdfはこちら product_featurePINフォトダイオード production_status〇　 resin_color透明 acceptance_surface_x1.2 × acceptance_surface_y1.2 mm collector_emitter_voltage- topr_min-30 ～ +topr_max70 ℃ short_circuit_current20 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength1000 nm ±half_value_angle35 °

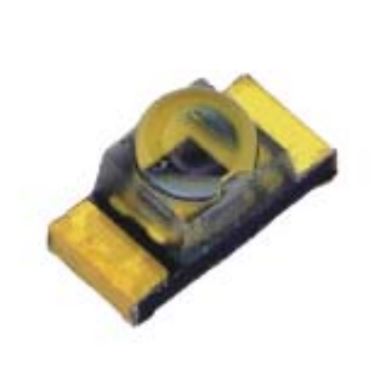

HPI615 		pdfはこちら product_featurePINフォトダイオード production_status〇　 resin_color透明 acceptance_surface_x0.7 × acceptance_surface_y0.7 mm collector_emitter_voltage- topr_min-20 ～ +topr_max80 ℃ short_circuit_current12 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength900 nm ±half_value_angle30 °

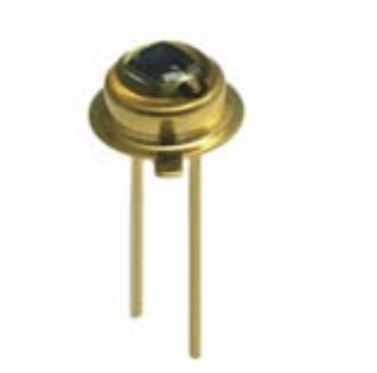

HPI215 		pdfはこちら product_featurePINフォトダイオード production_status〇　 resin_color透明 acceptance_surface_x1.6 × acceptance_surface_y1.6 mm collector_emitter_voltage- topr_min-20 ～ +topr_max70 ℃ short_circuit_current34 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength1000 nm ±half_value_angle65 °

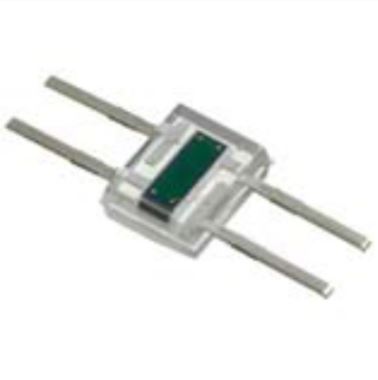

HPI-2464 		pdfはこちら product_featurePINフォトダイオード（2分割PINフォトダイオード） production_status〇　 resin_color透明 acceptance_surface_x1.59 × acceptance_surface_y0.97 mm collector_emitter_voltage- topr_min-25 ～ +topr_max85 ℃ short_circuit_current17 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength740 nm ±half_value_angle65 °

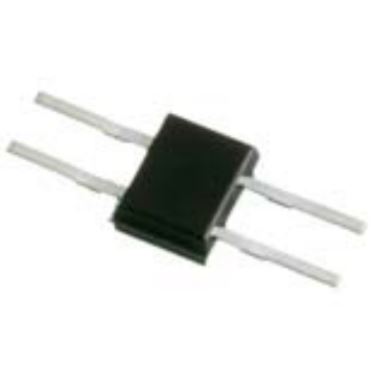

HPI-2464R5 		pdfはこちら product_featurePINフォトダイオード（2分割PINフォトダイオード） production_status〇　 resin_color可視光カット acceptance_surface_x1.59 × acceptance_surface_y0.97 mm collector_emitter_voltage- topr_min-25 ～ +topr_max85 ℃ short_circuit_current9.5 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength940 nm ±half_value_angle65 °

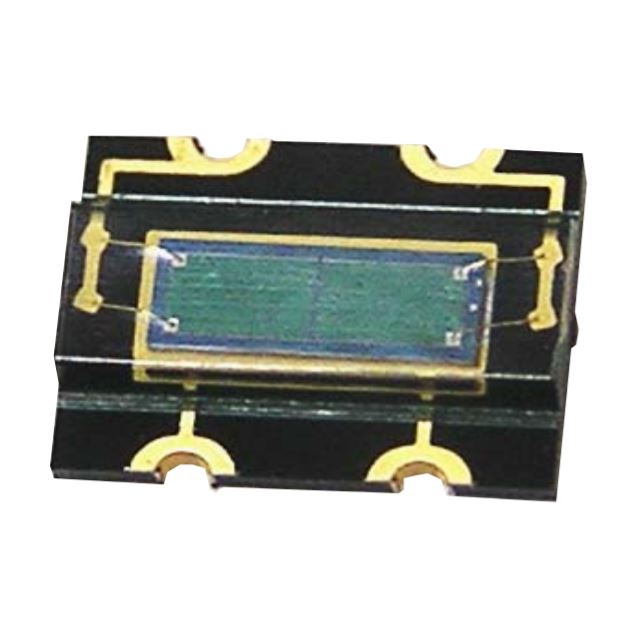

HPI610A 		pdfはこちら product_featurePINフォトダイオード（2分割PINフォトダイオード） production_status〇　 resin_color透明 acceptance_surface_x1.59 × acceptance_surface_y0.97 mm collector_emitter_voltage- topr_min-20 ～ +topr_max80 ℃ short_circuit_current17 μA short_circuit_ev1000 lx light_current_il- light_current_vce- light_current_ev- peak_wavelength740 nm ±half_value_angle65 °

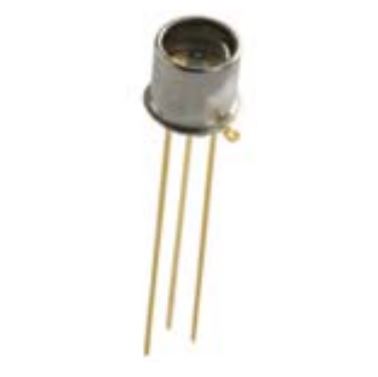

ST-1KB 		pdfはこちら product_featureフォトトランジスタ production_status〇　 resin_color可視光カット acceptance_surface_x1 × acceptance_surface_y1 mm collector_emitter_voltage40 V topr_min-30 ～ +topr_max100 ℃ short_circuit_current- short_circuit_ev- light_current_il2 mA light_current_vce10 V light_current_ev200 lx peak_wavelength880 nm ±half_value_angle50 °

ST-1KL3A 		pdfはこちら product_featureフォトトランジスタ production_status〇　 resin_color透明 acceptance_surface_x0.6 × acceptance_surface_y0.6 mm collector_emitter_voltage40 V topr_min-30 ～ +topr_max100 ℃ short_circuit_current- short_circuit_ev- light_current_il5 mA light_current_vce10 V light_current_ev200 lx peak_wavelength880 nm ±half_value_angle6 °

ST-1KL3B 		pdfはこちら product_featureフォトトランジスタ production_status〇　 resin_color透明 acceptance_surface_x0.6 × acceptance_surface_y0.6 mm collector_emitter_voltage40 V topr_min-30 ～ +topr_max100 ℃ short_circuit_current- short_circuit_ev- light_current_il5 mA light_current_vce10 V light_current_ev200 lx peak_wavelength880 nm ±half_value_angle6 °

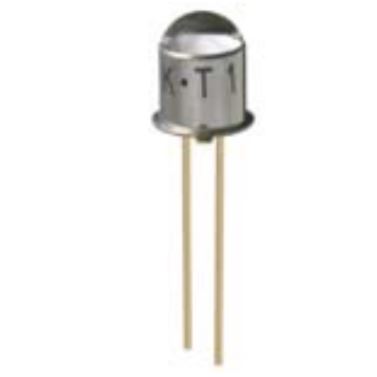

ST-1KLA 		pdfはこちら product_featureフォトトランジスタ production_status〇　 resin_color- acceptance_surface_x1 × acceptance_surface_y1 mm collector_emitter_voltage40 V topr_min-30 ～ +topr_max100 ℃ short_circuit_current- short_circuit_ev- light_current_il6 mA light_current_vce10 V light_current_ev200 lx peak_wavelength880 nm ±half_value_angle15 °

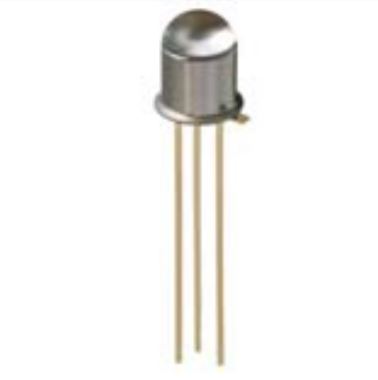

ST-1KLB 		pdfはこちら product_featureフォトトランジスタ production_status〇　 resin_color- acceptance_surface_x1 × acceptance_surface_y1 mm collector_emitter_voltage40 V topr_min-30 ～ +topr_max100 ℃ short_circuit_current- short_circuit_ev- light_current_il6 mA light_current_vce10 V light_current_ev200 lx peak_wavelength880 nm ±half_value_angle15 °

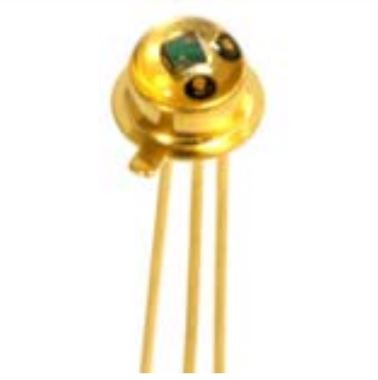

ST-1MLB 		pdfはこちら product_featureフォトトランジスタ production_status〇　 resin_color- acceptance_surface_x1 × acceptance_surface_y1 mm collector_emitter_voltage40 V topr_min-25 ～ +topr_max90 ℃ short_circuit_current- short_circuit_ev- light_current_il2 mA light_current_vce10 V light_current_ev200 lx peak_wavelength880 nm ±half_value_angle70 °

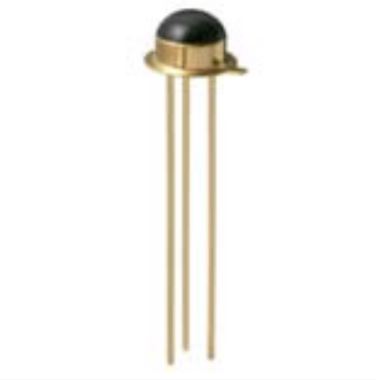

ST-1MLBR2 		pdfはこちら product_featureフォトトランジスタ production_status〇　 resin_color可視光カット acceptance_surface_x1 × acceptance_surface_y1 mm collector_emitter_voltage40 V topr_min-25 ～ +topr_max90 ℃ short_circuit_current- short_circuit_ev- light_current_il1.2 mA light_current_vce10 V light_current_ev200 lx peak_wavelength940 nm ±half_value_angle70 °

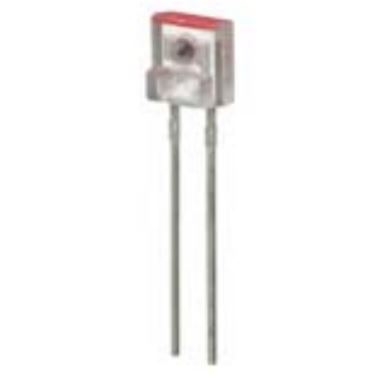

ST23G 		pdfはこちら product_featureフォトトランジスタ production_status〇　 resin_color透明 acceptance_surface_x0.6 × acceptance_surface_y0.6 mm collector_emitter_voltage30 V topr_min-20 ～ +topr_max100 ℃ short_circuit_current- short_circuit_ev- light_current_il- light_current_vce5 V light_current_ev1000 lx peak_wavelength880 nm ±half_value_angle30 °

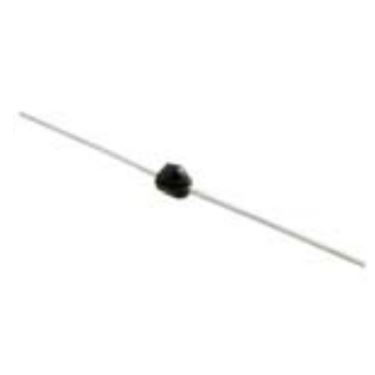

ST333R4 		pdfはこちら product_featureフォトトランジスタ production_status〇　 resin_color可視光カット acceptance_surface_x0.6 × acceptance_surface_y0.6 mm collector_emitter_voltage30 V topr_min-25 ～ +topr_max85 ℃ short_circuit_current- short_circuit_ev- light_current_il- light_current_vce5 V light_current_ev1000 lx peak_wavelength960 nm ±half_value_angle20 °

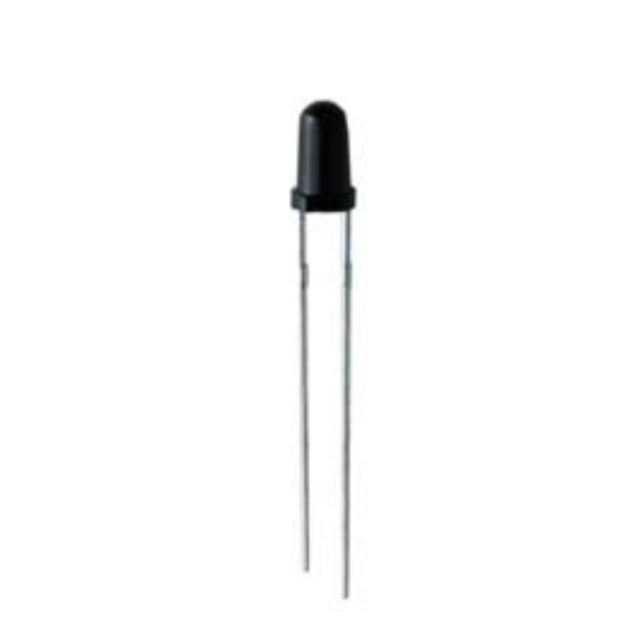

ST341R2 		pdfはこちら product_featureフォトトランジスタ production_status〇　 resin_color可視光カット acceptance_surface_x0.6 × acceptance_surface_y0.6 mm collector_emitter_voltage30 V topr_min-25 ～ +topr_max85 ℃ short_circuit_current- short_circuit_ev- light_current_il- light_current_vce5 V light_current_ev200 lx peak_wavelength880 nm ±half_value_angle20 °

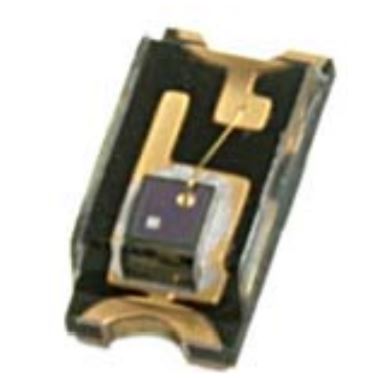

ST601 		pdfはこちら product_featureフォトトランジスタ production_status〇　 resin_color透明 acceptance_surface_x0.8 × acceptance_surface_y0.8 mm collector_emitter_voltage20 V topr_min-25 ～ +topr_max80 ℃ short_circuit_current- short_circuit_ev- light_current_il- light_current_vce3 V light_current_ev1000 lx peak_wavelength800 nm ±half_value_angle65 °

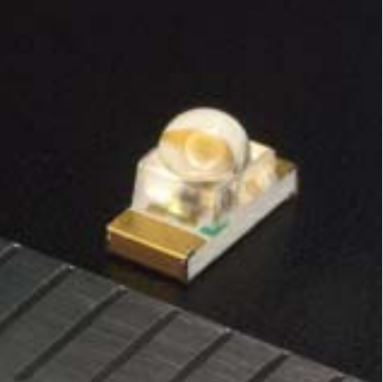

ST615 		pdfはこちら product_featureフォトトランジスタ production_status〇　 resin_color透明 acceptance_surface_x0.6 × acceptance_surface_y0.6 mm collector_emitter_voltage30 V topr_min-25 ～ +topr_max80 ℃ short_circuit_current- short_circuit_ev- light_current_il- light_current_vce5 V light_current_ev1000 lx peak_wavelength880 nm ±half_value_angle30 °

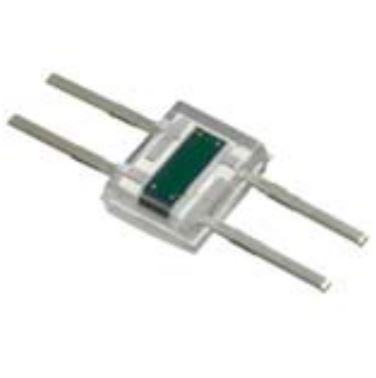

SD-201 		pdfはこちら product_feature半導体位置検出素子（PSD） production_status〇　 resin_color透明 acceptance_surface_x3.02 × acceptance_surface_y1 mm collector_emitter_voltage- topr_min-25 ～ +topr_max85 ℃ short_circuit_current- short_circuit_ev- light_current_il30 mA light_current_vce- light_current_ev1000 lx peak_wavelength940 nm ±half_value_angle-

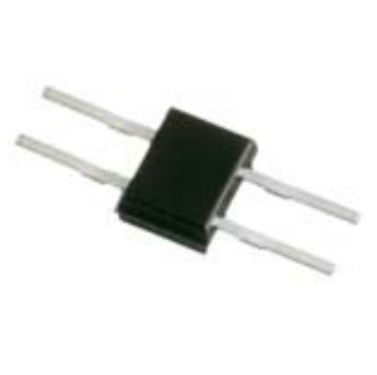

SD-202 		pdfはこちら product_feature半導体位置検出素子（PSD） production_status〇　 resin_color可視光カット acceptance_surface_x3.02 × acceptance_surface_y1 mm collector_emitter_voltage- topr_min-25 ～ +topr_max85 ℃ short_circuit_current- short_circuit_ev- light_current_il16 mA light_current_vce- light_current_ev1000 lx peak_wavelength940 nm ±half_value_angle-
