Z相付の3ch エンコーダを開発

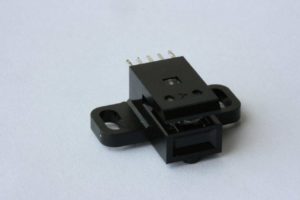

この度、コーデンシは 既存の2chインクリメンタル出力のエンコーダに加え、特定位置のみを検出するインデックスパルス（Z相）を追加した3ch エンコーダKE2△24-Z□□ Seriesを開発致しました。本製品は2ch品同等の取り扱い容易な3ch品として、原点検出による制御精度アップやエンコーダ+インタラプタの代替による部品点数・工数削減等にご活用頂けます。
■特長
・実績の有る２ch品をベースとした、2ch品同等サイズの小型で取扱い容易なZ相付エンコーダ
・スリット設計によりZ相タイミング変更可能
・デジタル出力(3ch)、プルアップ抵抗内蔵(10KΩ)
・インクリメンタル出力方式
・分解能 150・180・300・360LPI
■用途
・複写機・プリンタ等のOA機器
・モータ制御用

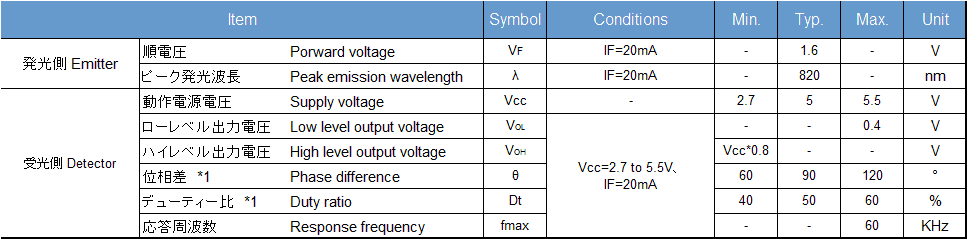

■電気的特性

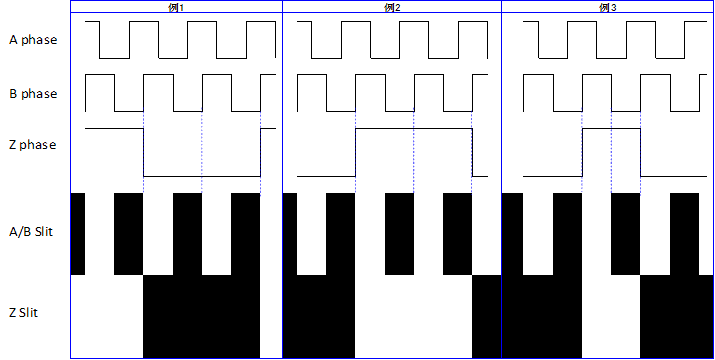

■タイミングチャート
Z相はZ Slitが最小幅以上の遮光時Lo、入光時Hiとなる為、Disk設計により様々なTiming patternで使用可能
